局部放电检测一直是电缆绝缘（特别是塑料电缆）非破坏性电气检验的主要项目，越来越被看作是一种最有效的绝缘诊断方法，目的是观察和研究局部放电引起的绝缘老化问题。电缆投运初期及电缆运行末期，受电缆接头的制作工艺.电缆本体绝缘树枝老化、电-热老化及附件老化的影响，电力电缆的故障率较高。国内外运行经验和研究成果表明：XLPE电力电缆性能早期劣化或使用寿命很大程度上取决于其绝緣介质的树枝状老化，而局部放电测量是定量分析树枝状劣化程度的有效方法之一。例：在树枝引发初期，电缆的局部放电量约0.1pC；当树枝发展到介质击穿的临界状态时， 其局部放电量可达到1000pC。
性能指标 |
|||
| 适用笵围 | 110kV及以上电压等级电力电缆及中间接头 | ||
|---|---|---|---|
| 供电 | AC 220V （输入范围：100～240VAC ） | ||
| 灵敏度 | 5pC（试验室条件下），10pC （现场条件下） | ||
| 放电脉冲分辨率 | 时间分辨率为10µs ,相位分辨率为0.18° | ||
| 功耗 | ≤25W/台 | 通讯模式 | 光纤总线 |
| 监测通道 | 3通道 | 传感器工作频带 | 1M 60M |
| 环境温度 | -40℃～70℃ | 海抜高度 | ≤4500m |
| 防护等级 | Ip68 | ||

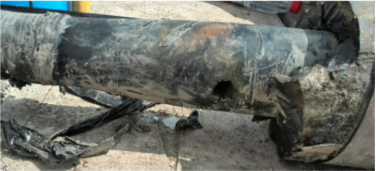

电缆附件中电缆终端和中间接头是最容易发生局放故障的位置，不合格的生产工艺和施工安装人员的技术不熟练都有可能导致电缆附件存在隐患，诱发局放故障和击穿故障。图中为电缆接头中可能出现局放的位置（1应力锥，2接头绝缘层，3接头导体线芯连接点 ）。
SN2000配电机构温感分析与预警系统，是通过监测设备敏感位置的温度变化趋势来判断设备的运行工况。是集温度数据采集、传输、分析、监控、报警等功能为一体的智能化系统。能够实时监控，通过超温报警来预告和避免可能发生的事故，使配电室即使无人巡检的状态下也能够处于安全状态中。有力的提高了配电网络的信息化和智能化水平。

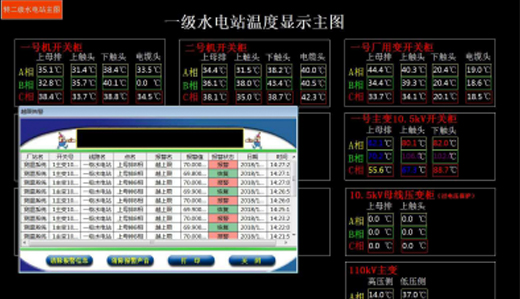

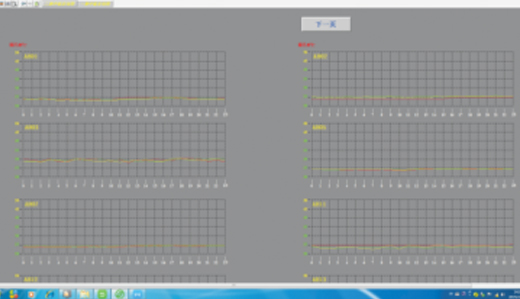

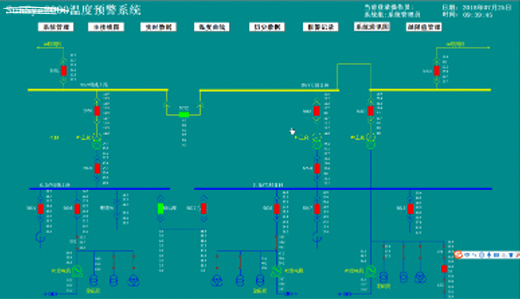

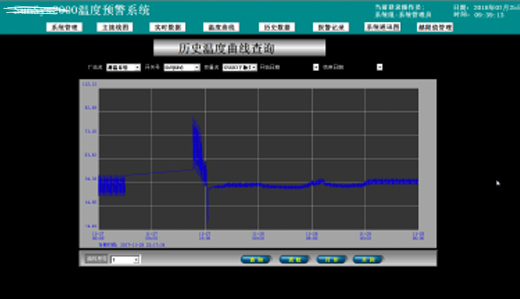

基于带宽的优势，各类前端信号可做到实时的传输；各开关柜内测点当前温度显示、历史温度曲线、温升曲线。温度信息可通过测温主控终端的显示屏幕在主控室本地显示，也可以在SCADA系统中远程监控。
系统为用户提供了强大的统计报表功能，记录不同设备不同时段的温度，可以进行日、月、季节、年的统计与记录，并可以进行显示、打印和查询。
提供温度绝对值越限、温升越限、三相不平衡等告警模式，在测温主控终端和远程监控系统中通过声音（蜂鸣）、指示灯、短信等方式告警。
系统基于SQL server数据库完成历史数据管理，所有实时采样数据、顺序事件记录等均可保存到历史数据库。在监控画面中能够自定义需要查询的参数、查询的时间段或选择查询最近更新的记录数，显示并绘制成曲线图。
| 产品名称 | 型号规格 | 产品说明 | 备注 | |
|---|---|---|---|---|
| 测温传感器 (方型) |
 |
SN-GY01 | 采用感应取电技术，基本实现无盲区工作，几近完美；同时实现了故障自修复功能，即使超强磁等因素导致监测模块工作异常，监测模块也能自我快速重启恢复正常，实现免维护的质的突破。 | 适用于开关柜断路器动触头、高压母排、电缆接变压器引线接点等位置的温度监测 |
| 测温传感器 (圆型) |
 |
SN-GY02 | 专为静触头结构设计，采用感应取电技术，安装和拆卸非常方便，不破坏和损伤柜体，整体美观、位置隐蔽，对开关柜原有的电气性能没有影响。 | 一次线路设备电流范围：10~5000A（工作电流范围误差约±1A；短时超出5000A对传感器本身工作无影响。） |
| 测温传感器 (喉箍) |
 |
SN-GY03 | 专为动触头结构设计，采用感应取电技术，安装方便，体积精巧，设计独特，整体与梅花触头或触臂融为一体，对开关柜原有的电气性能没有影响。 | 适用于开关柜内断路器动触头、高压母排、电缆接变压器引线接点等位置的温度监测 |
| 测温传感器 (防水型) |
 |
SN-GY04 | 采用感应取电技术，全金属外壳，结构设计更适合高压架空线金具节点、变压器、户外刀闸等节点的安装，安装方便。这款产品具有防水、抗老化，信号传输距离远，支持无线自组网免中继器，MMEH自供电免维护等诸多特点 | 适用于户外架空线、户外刀闸等设备 |
| 中继单元 |  |
SN-RL | 当传感器与采集终端距离比较远时所需要添加的设备，其可以完美解决由距离引起的数据延迟、丢包等现象。 | 使柜子与柜子之间不需要连线，轻松实现全无线组网。 |
| 数据采集终端 |  |
SN-WS | 主要用于收集监测模块发出的数据信息并存储起来传输至后台，并向上一级设备通讯，传输数据给上一级设备。可以通过多种通讯方式：RS-485、CAN、无线以及以太网等方式，方便客户的自由选择。 | 缩小体积，极大节省了对安装空间的要求，以适应更多的用户及现场需求 |
| 显示终端 |  |
SNW600 | 显示终端采用 TFT 液晶屏，可直观地显示所有监测点的温度变化、供电方式、历史曲线等信息。 | 设有声光报警等信息，还配备多路无源输出端子，支持无线、有线等多种通讯方式，组网灵活方便，实现远程智能操控。 |
SN-3000局部放电及温度监测预警系统是一款多通道局部放电和温度预警在线监测产品。产品采用有效的硬件滤波及专家诊断分析算法，能够对开关柜及其他高压设备的绝缘故障和温度进行准确诊断及预警。
采用嵌入式高性能处理器，在保证高速采样的同时，大幅降低了装置功耗。各台数据采集装置通过485总线和MODBUS-RTU协议组网，远程通讯。各局放采集器可采用供电通讯一体化的四芯电缆进行串行连接，极大的简化了现场布线。
| 灵敏度 | 2pC | 测量范围 | 2 pC -- 10000 pC |
|---|---|---|---|
| 工作频带 | 10MHZ – 60MHZ | 环境温度 | -40℃~+65℃ |
| 海拔高度 | ≤4500m | 防护等级 | IP55 |
| 现场总线电源电压 | DC 48V | 外壳 | 铝合金壳体 |
| 安装位置 | 开关柜仪器面板或者通过磁吸方式固定于柜壁上 | 功耗 | ＜5W |
特高频传感器是苏诺物联为测量局部放电信号设计的安装简便、灵敏度高的局放测量传感器。该传感器适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装，外壳采用铝合金材料，外表采用氧化绝缘工艺处理，对开关柜内部空间10-800MHz频带的局部放电电磁波信号有优越的响应性能，实现对开关柜局部放电信号的耦合。
| 灵敏度 | 2pC | 测量范围 | 2 pC -- 10000 pC |
|---|---|---|---|
| 工作频段 | 10MHZ – 800MHZ | 响应速度 | 2nS |
| 输出接口 | BNC | 防护等级 | IP65 |
| 温度范围 | －55ºC～＋85ºC | 匹配阻抗 | 50 Ω |
| 外壳 | 铝合金壳体 | 尺寸大小 | 270×102×26 |
| 适用范围 | 适用于安装高压开关柜动触头、电缆接头、母排、穿墙套管连接点及变压器进出线接头等易发热部位 | ||
|---|---|---|---|
| 测量间隔 | ≤1s | 工作环境 | 环境温度：-40~85℃，环境湿度：＜95%RH |
| 发送间隔 | 1~60s（可设定） | 工作频段 | 433MHz |
| 工作电源 | 动态自取电 | 传输距离 | ≥500m（具体视现场实际情况而定） |
| MMEH收集阈值 | 一次线路设备电流范围：2~5000A | 测温范围 | -40~+125℃ |
| 产品寿命周期 | ≥15年 | 测温精度 | ±1.0℃或±0.1℃（可选） |
| 安装方式 | 不同传感器固定方式有所不同 | ||

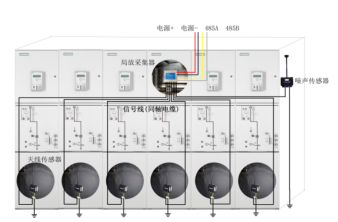

高压开关柜及其内部高压设备（如断路器、PT、CT、母排、电缆接头等）的绝缘故障主要表现为外绝缘对地闪络击穿、内绝缘对地闪络击穿、相间绝缘闪络击穿、雷电过电压闪络击穿；瓷瓶套管或电容套管闪络、污闪、击闪、击穿、爆炸，提升杆闪络；CT闪络、击穿、爆炸，瓷瓶断裂等。高压开关柜中引起局部放电的主要原因有：导体、外壳内表面上的金属突起，常常是由于制造和安装时造成金属表面有较尖的毛刺；绝缘介质的缺陷、老化和表面的污秽造成绝缘内部或表面出现局部放电；高压母线连接处、开关电路触头接触不良或断路器触头接触不良造成局部放电；高压设备里的可以移动的金属微粒，当靠近高压导体并未接触时，也会导致放电。
| 灵敏度 | 2pC | 测量范围 | 2 pC -- 10000 pC |
|---|---|---|---|
| 工作频带 | 30MHZ – 400MHZ | 环境温度 | -40℃~+65℃ |
| 海拔高度 | ≤4500m | 防护等级 | IP55 |
| 现场总线电源电压 | DC 18-48V或AC 220V | 外壳 | 铝合金壳体 |
| 安装位置 | 开关柜仪器面板或者通过磁吸方式固定于柜壁上 | 功耗 | ＜5W |
HFCT系列高频脉冲电流传感器是苏诺物联为测量局部放电信号设计的非入侵式传感器，内径有50mm、67mm、100mm等多种型号。该传感器采用钳式穿心可开合式结构设计，外壳采用铝合金材料，外表采用氧化绝缘工艺处理，接口是防水接头。利用罗氏线圈原理，实时感应2M-80MHz频带的信号，实现对局部放电信号的耦合。该传感器可以安装在浪涌电容器的接地线上或电缆等设备的或屏蔽层接地线上。
| 传感器原理 | 罗氏线圈原理 | 灵敏度 | 1pC |
|---|---|---|---|
| 测量范围 | 1pC～100nC | 响应速度 | 10nS |
| 外壳 | 铝合金壳体 | 外壳处理工艺 | 绝缘氧化处理 |
| 信号接口 | TNC | 防护等级 | IP68 |
| 工作频段 | 2-100MHz | 匹配阻抗 | 50 Ω |
| 温度范围 | -40℃~+85℃ |
局部放电在线监测是目前业内公认的最有效的GIS状态监测方法，《DL/T 555-2004气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》附录A: “现场耐压试验中局部放电检测方法之A2超高频 (UHF )法”中指出：“与常规的电荷法相比，超高频信号尚无法校准.但实际使用经脸证明.该方法能够发现缺陷，可以在现场、任何系统电压下进行测量，国际大电网工作组认可该方法”。

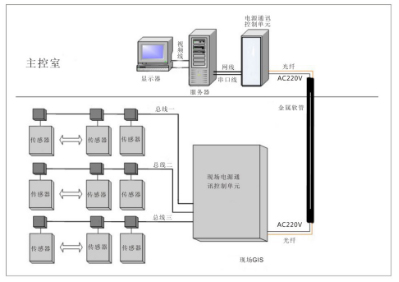

系统采分布式结构，每个局部放电采集器通过同轴电缆连接一个GIS局放传感器，控制器最后通过多芯电缆与数据服务器连接。系统结构如下图所示：
| 传感器原理 | 超高频（UHF）天线 | 检测范围 | 300MHz ～ 2000MHz |
|---|---|---|---|
| 最小检测信号强度 | -60dBm | 灵敏度 | ＞10.5mm |
| 测量范围 | -60dBm ～ 10dBm | 外壳 | 铝合金壳体 |
| 防护等级 | IP67（可定制IP68型） | 传感器信号输出接口 | 进口航空插头，可穿金属软管 |
| 匹配阻抗 | 50 Ω | 安装位置 | 外置式安装于GIS盆式绝缘子的环氧树脂层外 |
| 功耗 | ＜2W |
SN3500-01B型变压器局部放电在线监测系统是一套针对变压器在监测与诊断的完整解决方案，适用于各电压等级电力变压器的运行状态监测与诊断。该系统采用分布式结构、现场测量、数字传输。本项目选择对主变绝缘状况反应比较及时准确的局部放电进行在线监测.对运行变压器的当前状态及发展趋势进行分析判断。对设备的运行和维护提供决策参考，对设备存在的故障或潜在故障的判断提供依据。
采用电容耦合传感器及HFCT传感器耦合特高频和高频局部放电信号，并通过同轴电缆将信号传输到局放采集器.电容耦合传感器包裹于高压电缆的护层之上和高压电缆的铠装之同形成电容通路，局放产生的信号经由这个通路传递.最后通过取样单元获取高频脉冲电流信号。
变压器局放监测系统采用分层分布式结构，共分三层：传感器层.数据采集层、监测预警及分析诊断层。
HFCT系列高频脉冲电流传感器是苏诺物联为测量局部放电信号设计的非入侵式传感器，内径有50mm，67mm，100mm等多种型号。该传感器采用穿心式可开合式结构设计，方便安全。为了捕获线路终端的局部放电量，HFCT传感器可以安装在电缆输入套管/浪涌电容器的接地线上，或开关设备中电流传感器的二次绕组上，或变压器的中性线上,或电缆等设备的或屏蔽层接地线上。
目前国内10kV以上的电缆主要采用带有金属护层的单芯电缆，因单芯电缆金属护层与芯线中交流电流产生的进力线相铰链，使其两端出现较高的感应电压，故需采取合适的接地措施。使感应电压处在安全电压范围内（通常不超过50V，有安全措施时不超过100V ）。接地环流在线系统试用于10kV以上单芯电缆的多点接地故障监测，实时监测金属护套环流及其变化量，可实现单芯电缆金属护套多点接地故障的在线监测。

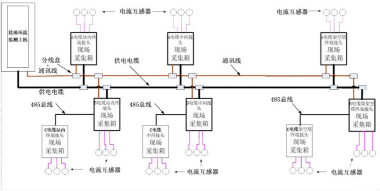

SN5000接地环流在线监测系统通过安装在电缆接头接地引出线或交叉互连线上工频电流互感器来获取接地线上电流的大小；每相接头需安装1只护层电流传感器，该传感器采用坡莫合金作为传感器的磁芯材料，精度高，耐饱和电流能力强。传感器输出的电压信号通过屏蔽电缆接入护层电流采集终端。每个护层电流采集终端可接入4路护层电流互感器信号，护层电流采集终端安放于每组接头旁的现场采集箱内，对4路护层电流互感器的信号进行实时采集分析，并将数据结果通过通讯总线发送至中心数据服务器。
接地环流采集器，由信号调理器和数据采集通讯器组成。采用4通道同步信号采集技术，实现对互感器信号的限压保护、滤波放大、AD变换、数学运算、结果保存、数据远传等功能。其具有较好的线性放大和限幅保护功能，抗干扰能力强。其通过双芯屏蔽电缆与电流互感器相连接。
性能指标 |
|||
| 参数 | 指标 | 参数 | 指标 |
|---|---|---|---|
| 护层接地电流测量 | 单路（或多路可定制），0~200A（其他需定制） | 测量精度 | ±0.5% |
| 测量周期 | 5秒~24小时可设置 | 采样分辨率 | 12bit |
| RS485接口 | 1路，波特率9600~115200bps可设 | 主机工作电源 | DC9~36V |
| 主机防护等级 | IP68（I型）/IP54（II型） | 工作环境温度 | -40℃~+65℃ |
| 工作环境湿度 | 95%Rh | ||
互感器采用精密开合电流互感器，一次侧单匝穿心，直接将其套在被测电缆的接地线上，互感器采用钳形安装方式，不必断开电缆接地，二次侧可输出mA级的测量信号，磁芯采用坡莫合金，可以适应不同场合不同精度要求的测量。
性能指标 |
|||
| 参数 | 指标 | 参数 | 指标 |
|---|---|---|---|
| 输入 | 0~300A（其他需定制） | 变比 | 300:1 |
| 准确度 | 0.5级 | 额定二次负载 | 4Ω |
| 二次侧短时工频耐压 | 3000V/min | 绕组匝间绝缘阻值 | 1000MOhms@500Vdc |
| 工作环境温度 | -40℃~+70℃ | 工作环境湿度 | 95%Rh |
